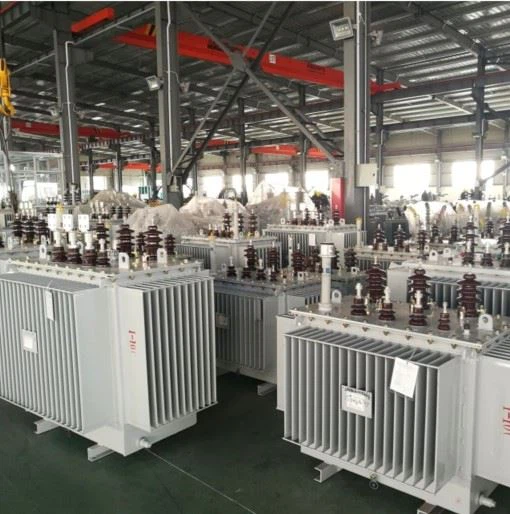

หม้อแปลงไฟฟ้าระบบจำหน่ายแบบจุ่มน้ำมัน 10KV เป็นอุปกรณ์สำคัญในเครือข่ายการจำหน่ายและระบบจ่ายไฟและระบบจำหน่ายของวิสาหกิจอุตสาหกรรมและเหมืองแร่ พวกเขามีข้อดีของโครงสร้างที่กะทัดรัด รูปลักษณ์สวยงาม ขนาดเล็ก สัญญาณรบกวนต่ำ และความจุเกินพิกัดที่แข็งแกร่ง
หม้อแปลงไฟฟ้าระบบจำหน่ายแบบแช่น้ำมันสามเฟสระดับ 10KV มีจำหน่ายทั้งแบบปิดผนึกสุญญากาศและแบบอนุรักษ์ ใช้ได้กับโรงงาน เหมือง ปิโตรเคมี และระบบจำหน่ายไฟฟ้าระดับ 10KV อื่นๆ สำหรับอุตสาหกรรมและการเกษตร นอกจากนี้ยังเป็นที่นิยมในพื้นที่ที่มีการปนเปื้อนน้ำมันและสารเคมีอีกด้วย

หม้อแปลงซีรีส์ S11-S13 มีพิกัด 500 kVA สร้างขึ้นโดยใช้วัสดุระดับพรีเมียมและเทคโนโลยีขั้นสูงในขดลวด ตัวเครื่อง และฉนวน มีคุณสมบัติไม่มีโหลดและการสูญเสียโหลดน้อยที่สุด วงจรแม่เหล็กสม่ำเสมอ ความน่าเชื่อถือที่เพิ่มขึ้น และประสิทธิภาพการใช้พลังงาน

ซีรีส์ S11 ประกอบด้วยหม้อแปลงไฟฟ้าระบบจำหน่ายแกนเหล็กที่ปิดสนิท การพัฒนาล่าสุดได้นำไปสู่เสียงรบกวนต่ำและหม้อแปลงสูญเสียต่ำ ซึ่งขจัดข้อต่อในแกนเหล็ก ช่วยลดการสูญเสียและกระแสไฟฟ้าขณะไม่มีโหลดได้อย่างมาก 60% ถึง 80% ขดลวดไฟฟ้าแรงสูงและแรงต่ำถูกพันอย่างต่อเนื่องรอบๆ เสาหลัก ส่งผลให้ขดลวดมีขนาดกะทัดรัดและมีศูนย์กลางร่วมที่ดีเยี่ยม ซึ่งยังช่วยเพิ่มความสามารถในการป้องกันการโจรกรรมของหม้อแปลงอีกด้วย

ซีรีส์ S13 ได้รับการออกแบบมาเพื่อให้มีการสูญเสียขณะไม่มีโหลดต่ำ กระแสไฟขณะไม่มีโหลดต่ำ และสัญญาณรบกวนต่ำ ให้ประโยชน์ในการประหยัดพลังงานอย่างมาก ซึ่งจะช่วยปรับปรุงคุณภาพและความน่าเชื่อถือของแหล่งจ่ายไฟ ถือเป็นอุปกรณ์ประหยัดพลังงานสีเขียวที่สนับสนุนการรักษาสิ่งแวดล้อม โดยมีรุ่นล่าสุดที่ใช้ในโครงการอัพเกรดเทคโนโลยี

ทั้งซีรีส์ S11 และ S13 เป็นหม้อแปลงแกนพันแบบสามเฟสที่มีการปิดผนึกอย่างสมบูรณ์ ซึ่งแตกต่างจากหม้อแปลงแกนเคลือบแบนแบบดั้งเดิม แกนเหล็กประกอบด้วยแอกของเสาสามเฟสที่จัดเรียงเป็นรูปสามเหลี่ยมสามมิติภายในกรอบเดียว แต่ละกระบอกสูบถูกรีดอย่างต่อเนื่องจากแถบเหล็กซิลิกอนรีดเย็นคุณภาพสูง โดยมีความกว้างตัดตรงหรือโค้งได้อย่างแม่นยำโดยใช้เครื่องตัด CNC

คุณสมบัติที่สำคัญ

ประสิทธิภาพการใช้พลังงาน

รุ่น S11 ลดการสูญเสียขณะไม่มีโหลดโดยเฉลี่ย 30% และการสูญเสียโหลดโดยเฉลี่ย 25% เมื่อเทียบกับมาตรฐาน GB/T6451 ซึ่งช่วยลดต้นทุนการดำเนินงานโดยเฉลี่ย 20%

อายุการใช้งานยาวนาน

ถังน้ำมันของหม้อแปลงใช้โครงสร้างที่ปิดสนิท และสามารถขันน็อตหรือเชื่อมถังน้ำมันและขอบถังได้ เพื่อป้องกันไม่ให้น้ำมันหม้อแปลงสัมผัสกับอากาศและยืดอายุการใช้งาน

ความน่าเชื่อถือในการดำเนินงานสูง

การปรับปรุงส่วนประกอบซีลถังน้ำมันช่วยเพิ่มความน่าเชื่อถือ ด้วยระดับกระบวนการที่เพิ่มขึ้นทำให้มั่นใจในความน่าเชื่อถือของซีล

ขนาดกะทัดรัด

ถังน้ำมันหม้อแปลงซีรีส์ S11-M ใช้หม้อน้ำแผ่นลูกฟูก ซึ่งช่วยให้การขยายตัวทางความร้อนและการหดตัวของแผ่นลูกฟูกเพื่อทดแทนการทำงานของตัวอนุรักษ์น้ำมัน ถังน้ำมันแบบแผ่นลูกฟูกมีความสวยงามและใช้พื้นที่เพียงเล็กน้อย

ข้อมูลจำเพาะ

แบบอย่าง	S11-M, S13-M
แรงดันไฟฟ้าขาเข้า	10 กิโลโวลต์
แรงดันขาออก	{0}.4kV
ความจุ	30-2500กิโลวีเอ
ความถี่	50เฮิร์ต

S11 ซีรีส์ 10kV ข้อมูลจำเพาะของหม้อแปลงไฟฟ้าระบบจำหน่ายแบบเปลี่ยนแรงดันขณะโหลดแบบแช่น้ำมันสามเฟส
ความจุสูงสุด (kVA)	การรวมแรงดันไฟฟ้าและช่วงการต๊าป			สัญลักษณ์การเชื่อมต่อ Grou	การสูญเสียขณะไม่มีโหลด (kW)	การสูญเสียโหลด (kW)		กระแสไฟไม่โหลด (%)	แรงดันอิมพีแดนซ์ (%)
	ไฟฟ้าแรงสูง (kV)	ช่วงการกรีดไฟฟ้าแรงสูง (%)	แรงดันไฟฟ้าต่ำ (kV)			ไดน์11/ Yzn11	ยินโอ
30	6 6.3 10 10.5	±5 ±2x2.5	0.4	ไดน์11 Yzn11 ยินโอ	0.1	0.63	0.6	1.5	4
50					0.13	0.91	0.87	1.3
63					0.15	1.09	1.04	1.2
80					0.18	1.31	1.25	1.2
100					0.2	1.58	1.5	1.1
125					0.24	1.89	1.8	1.1
160					0.28	2.31	2.2	1
200					0.34	2.73	2.6	1
250					0.4	3.20	3.05	0.9
315					0.48	3.83	3.65	0.9
400					0.57	4.52	4.3	0.8
500					0.68	5.41	5.15	0.8
630				ไดน์11 ยินโน	0.81	6.2		0.6	4.5
800					0.98	7.5		0.6
1,000					1.15	10.3		0.6
1,250					1.36	12		0.5
1,600					1.64	14.5		0.5
2,000					1.94	18.3		0.4	5
2,500					2.29	21.2		0.4

S13 ซีรีส์ 10kV ข้อมูลจำเพาะของหม้อแปลงไฟฟ้าระบบจำหน่ายแบบเปลี่ยนแรงดันขณะโหลดแบบแช่น้ำมันสามเฟส
ความจุสูงสุด (kVA)	การรวมแรงดันไฟฟ้าและช่วงการต๊าป			สัญลักษณ์การเชื่อมต่อ Grou	การสูญเสียขณะไม่มีโหลด (kW)	การสูญเสียโหลด (kW)		กระแสไฟไม่โหลด (%)
ความจุสูงสุด (kVA)	ไฟฟ้าแรงสูง (kV)	ช่วงการกรีดไฟฟ้าแรงสูง (%)	แรงดันไฟฟ้าต่ำ (kV)	สัญลักษณ์การเชื่อมต่อ Grou	การสูญเสียขณะไม่มีโหลด (kW)	ไดน์11/ Yzn11	ยินโอ	กระแสไฟไม่โหลด (%)
30	6 6.3 10 10.5	±5 ±2x2.5	0.4	ไดน์11 Yzn11 ยินโอ	80	630	600	4
50					100	910	870
63					110	1,090	1,040
80					130	1,310	1,250
100					150	1,580	1,500
125					170	1,890	1,800
160					200	2,310	2,200
200					240	2,730	2,600
250					290	3,200	3,050
315					340	3,830	3,650
400					410	4,520	4,300
500					480	5,410	5,150
630				ไดน์11 ยินโอ	570	6,200		4.5
800					700	7,500
1,000					830	10,300
1,250					970	12,000
1,600					1170	14,500
2,000					1360	18,300		5
2,500					1600	21,200		5
