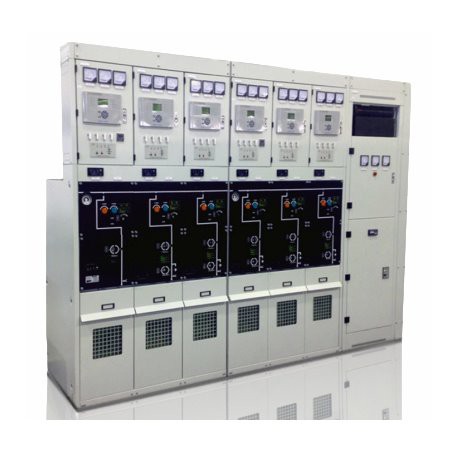

ยูนิตหลักวงแหวนหุ้มฉนวนแก๊ส SF6 (RMU)

ยูนิตหลักวงแหวนหุ้มฉนวนแก๊ส SF6 (RMU) เป็นยูนิตสวิตช์หลักวงแหวนหุ้มฉนวนแก๊ส SF6 ที่ใช้ในเครือข่ายการกระจายแรงดันไฟฟ้าปานกลาง ในช่องก๊าซปิดผนึกที่หุ้มฉนวน SF6 ที่เป็นสเตนเลสสตีลแบบเดียวกัน ซีรีส์ QLG สามารถรองรับโมดูลได้สูงสุด 7 โมดูล โดยมีวิธีการรวมแบบตายตัวที่หลากหลายสำหรับเครือข่ายการกระจาย เหมาะสำหรับการใช้งานส่วนใหญ่ที่ต้องใช้ยูนิตหลักของวงแหวน วิธีการรวมเฉพาะสามารถจับคู่ได้อย่างยืดหยุ่นตามความต้องการของผู้ใช้ เช่น LF, LD, LLL, LLLD, LFFF, LFFFF, LLFFFF, DDLLLL, DDLLLLL (มีหลายวิธีในการรวมกัน ไม่ได้ระบุไว้ที่นี่) การกำหนดค่าโมดูลาร์แบบเต็มสามารถทำได้โดยใช้บัสบาร์ส่วนขยายระหว่างโมดูลทั้งหมด การผสมผสานโมดูลการทำงานที่แตกต่างกันสามารถสร้างโซลูชันการกระจายตั้งแต่แบบง่ายไปจนถึงซับซ้อน ซึ่งตรงตามข้อกำหนดการกำหนดค่าต่างๆ ในสถานีย่อยและสถานีสวิตช์รอง โมดูลการทำงานทั่วไป ได้แก่ L, F, D, R ฯลฯ ในขณะที่โมดูลอื่นๆ สามารถปรับแต่งได้ตามความต้องการของไดอะแกรมบรรทัดเดียว โมดูลการทำงานเหล่านี้สามารถติดตั้งได้ที่ไซต์งาน ก่อนจัดส่ง จะมีการทดสอบเป็นประจำกับทุกโมดูล การติดตั้งอุปกรณ์เหล่านี้ไม่จำเป็นต้องมีเครื่องมือพิเศษใดๆ

คำจำกัดความของโมดูลสวิตช์ทั่วไป:

L- โหลดโมดูลสวิตช์

F- โมดูลเครื่องใช้ไฟฟ้าแบบผสมผสาน

D- โมดูลเบรกเกอร์วงจรสุญญากาศ

R- โมดูลการเชื่อมต่อสายเคเบิล

ส่วนประกอบทั้งหมดภายใน RMU แบบหุ้มฉนวนแก๊ส SF6 ไม่ต้องบำรุงรักษาตลอดอายุการใช้งานของผลิตภัณฑ์ที่ประกาศไว้ ตัวตู้ทำจากสแตนเลส หากแผงมีรอยขีดข่วนหรือชำรุดต้องทาสีใหม่เพื่อป้องกันการกัดกร่อน

กลไกการสลับอุปกรณ์ตั้งอยู่นอกถังแก๊สด้านหลังแผงด้านหน้า การออกแบบนี้ช่วยให้ใช้งานและเปลี่ยนได้ง่ายหากจำเป็น

ชิ้นส่วนเครื่องจักรกลได้รับการปรับสภาพพื้นผิวเพื่อป้องกันการกัดกร่อน และชิ้นส่วนที่เคลื่อนไหวได้รับการหล่อลื่นก่อนออกจากโรงงานเพื่อให้แน่ใจว่ามีอายุการใช้งานตลอดอายุการใช้งานของผลิตภัณฑ์ ในสภาพแวดล้อมที่รุนแรง (ฝุ่น ทราย และมลภาวะ) จำเป็นต้องมีการตรวจสอบและบำรุงรักษา และในบางกรณีอาจจำเป็นต้องเปลี่ยนชิ้นส่วน โปรดตรวจสอบว่าได้ล้างหรือเช็ดน้ำมันหล่อลื่นออกจากชิ้นส่วนที่เคลื่อนไหวด้วยกลไกแล้วหรือไม่
